Worin bestehen die Unterschiede zwischen horizontalen und vertikalen Vibrationsprüfständen?

Als führender Anbieter von Vibrationsprüftischen habe ich aus erster Hand die unterschiedlichen Anforderungen der Branchen miterlebt, die auf diese wichtigen Geräte angewiesen sind. Unter den verschiedenen Arten von Vibrationsprüftischen sind horizontale und vertikale zwei gängige Konfigurationen, jede mit ihren eigenen spezifischen Eigenschaften, Anwendungen und Vorteilen. In diesem Blog gehe ich auf die Unterschiede zwischen horizontalen und vertikalen Vibrationsprüftischen ein, um Ihnen bei der Auswahl der richtigen Ausrüstung für Ihre Prüfanforderungen eine fundierte Entscheidung zu erleichtern.

Strukturelles Design

Der offensichtlichste Unterschied zwischen horizontalen und vertikalen Vibrationsprüftischen liegt in ihrem konstruktiven Aufbau. Bei einem vertikalen Vibrationsprüftisch verläuft die Vibrationsrichtung senkrecht zum Boden. Die Tischplatte bewegt sich auf und ab und simuliert so Vibrationen, die in einer vertikalen Ebene auftreten. Dieses Design ist relativ einfach, da sich die Vibrationsquelle normalerweise unter der Tischplatte befindet. Die Struktur ist kompakt und einfach zu installieren und nimmt oft weniger Platz ein.

Andererseits hat ein horizontaler Vibrationsprüftisch eine Vibrationsrichtung parallel zum Boden. Die Tischplatte bewegt sich horizontal, entweder in einer einachsigen (links-rechts oder vorne-hinten) oder mehrachsigen horizontalen Bewegung. Der Aufbau eines horizontalen Vibrationsprüftisches ist komplexer, da er zusätzliche Stütz- und Führungsmechanismen erfordert, um eine stabile horizontale Bewegung zu gewährleisten. Im Vergleich zu einem vertikalen Tisch kann er auch größer sein, insbesondere wenn er für mehrachsige horizontale Vibration ausgelegt ist.

Anwendungsszenarien

Vertikale Vibrationsprüftische

Vertikale Vibrationsprüftische werden häufig in Anwendungen eingesetzt, bei denen vertikale Vibrationen im Vordergrund stehen. In der Automobilindustrie können sie beispielsweise zum Testen der Federungssysteme von Fahrzeugen eingesetzt werden. Wenn ein Auto auf der Straße fährt, wirken auf die Räder aufgrund von Unebenheiten und Unebenheiten vertikale Kräfte. Ein vertikaler Vibrationstesttisch kann diese realen Bedingungen simulieren, um die Leistung und Haltbarkeit von Aufhängungskomponenten zu bewerten.

In der Elektronikindustrie wird die vertikale Vibrationsprüfung häufig zur Prüfung von Leiterplatten (PCBs) eingesetzt. Während des Transports und des normalen Gebrauchs können die Leiterplatten vertikalen Vibrationen ausgesetzt sein. Mithilfe eines vertikalen Vibrationsprüftisches können Hersteller potenzielle Lötfehler, lockere Komponenten oder andere Probleme erkennen, die zu einem Produktausfall führen könnten.

Horizontale Vibrationsprüftische

Horizontale Vibrationsprüftische eignen sich besser für Anwendungen, bei denen horizontale Kräfte erheblich sind. In der Luft- und Raumfahrtindustrie müssen Flugzeugkomponenten wie Flügel, Fahrwerke und Triebwerkslager horizontalen Vibrationen standhalten, die durch Luftturbulenzen und Triebwerksvibrationen während des Fluges verursacht werden. Ein horizontaler Vibrationstesttisch kann diese Bedingungen genau simulieren, um die Sicherheit und Zuverlässigkeit dieser Komponenten zu gewährleisten.

In der Schifffahrtsindustrie sind Container und deren Inhalt beim Transport auf LKWs, Zügen oder Schiffen horizontalen Vibrationen ausgesetzt. Horizontale Vibrationstests können dazu beitragen, die Unversehrtheit der Verpackung und der darin enthaltenen Produkte zu überprüfen und sicherzustellen, dass sie den Strapazen des Langstreckentransports ohne Schaden standhalten.

Testfähigkeiten

Tragfähigkeit

Vertikale Vibrationsprüftische haben im Allgemeinen eine höhere Tragfähigkeit bei relativ kompakter Größe. Da die Vibrationsrichtung vertikal ist, kann der Tisch das Gewicht schwerer Prüflinge besser tragen. Dadurch eignen sie sich ideal für die Prüfung großer und schwerer Komponenten, beispielsweise von Industriemaschinenteilen oder großen elektronischen Geräten.

Horizontale Vibrationsprüftische sind zwar auch in der Lage, erhebliche Lasten zu bewältigen, erfordern jedoch möglicherweise eine größere und robustere Struktur, um die horizontale Bewegung schwerer Proben zu unterstützen. Die Tragfähigkeit eines horizontalen Tisches hängt oft von der Stabilität seiner Führungs- und Stützmechanismen ab. In einigen Fällen kann bei extrem hohen Belastungen eine zusätzliche Verstärkung erforderlich sein.

Frequenzbereich und Amplitude

Sowohl horizontale als auch vertikale Vibrationsprüftische können ein breites Spektrum an Frequenzen und Amplituden abdecken. Der erreichbare Frequenzbereich und die Amplitude können jedoch je nach Ausführung und Anwendung des Tisches variieren.

Vertikale Vibrationsprüftische eignen sich in der Regel besser für die Erzielung hochfrequenter Vibrationen. Aufgrund des relativ einfachen Aufbaus und geringerer Störungen durch äußere Faktoren kann die vertikale Bewegung bei hohen Frequenzen präziser gesteuert werden. Sie werden häufig für hochfrequente Vibrationsprüfungen eingesetzt, beispielsweise bei der Prüfung mikroelektronischer Komponenten.

Horizontale Vibrationsprüftische hingegen eignen sich eher für nieder- bis mittelfrequente Vibrationen mit größeren Amplituden. Die horizontale Bewegung ermöglicht eine natürlichere Simulation realer niederfrequenter Vibrationen, wie sie beispielsweise beim Transport auftreten. Mit der größeren Amplitude kann die Widerstandsfähigkeit von Produkten gegenüber starken horizontalen Stößen effektiv getestet werden.

Kosten und Wartung

Kosten

Die Kosten für vertikale und horizontale Vibrationsprüftische können erheblich variieren. Im Allgemeinen sind vertikale Vibrationsprüftische kostengünstiger, insbesondere bei kleineren Modellen. Ihre einfache Struktur und der relativ einfache Herstellungsprozess tragen zu niedrigeren Produktionskosten bei. Dies macht sie zu einer beliebten Wahl für kleine und mittlere Unternehmen mit begrenztem Budget.

Horizontale Vibrationsprüftische sind in der Regel teurer. Das komplexe Design, zusätzliche Führungsmechanismen und größere Abmessungen erhöhen die Herstellungskosten. Darüber hinaus können die Kosten für die Installation und Inbetriebnahme eines horizontalen Tisches aufgrund seiner größeren Stellfläche und komplexeren Einrichtungsanforderungen auch höher sein.

Wartung

Auch die Wartungsanforderungen unterscheiden sich zwischen den beiden Tabellentypen. Vertikale Vibrationsprüftische sind relativ einfach zu warten. Die Komponenten sind besser zugänglich und der Verschleiß von Teilen ist im Allgemeinen leichter zu erkennen und auszutauschen. Die vertikale Bewegung führt außerdem zu einer geringeren Belastung der Führungs- und Stützmechanismen, wodurch die Häufigkeit größerer Wartungsarbeiten verringert wird.

Horizontale Vibrationsprüftische erfordern eine häufigere und detailliertere Wartung. Die Führungsmechanismen, die für eine stabile horizontale Bewegung von entscheidender Bedeutung sind, unterliegen einem stärkeren Verschleiß. Die größere Größe des Tisches bedeutet auch, dass mehr Komponenten überprüft und gewartet werden müssen. Regelmäßige Schmierung und Ausrichtungsprüfungen sind unerlässlich, um die ordnungsgemäße Funktion eines horizontalen Vibrationsprüftisches sicherzustellen.

Kompatibilität mit anderen Geräten

In einigen Testszenarien müssen Vibrationsprüftische in Verbindung mit anderen Geräten verwendet werden, beispielsweise Klimakammern oder Datenerfassungssystemen.

Vertikale Vibrationsprüftische sind aufgrund ihrer kompakten Größe und einfachen Struktur häufig besser mit anderen Geräten kompatibel. Sie lassen sich problemlos in bestehende Testaufbauten integrieren und die vertikale Bewegung beeinträchtigt nicht den Betrieb anderer benachbarter Geräte.

Bei horizontalen Vibrationsprüftischen kann es hinsichtlich der Kompatibilität zu einigen Herausforderungen kommen. Ihre größere Größe erfordert möglicherweise mehr Platz in der Testumgebung und die horizontale Bewegung kann Vibrationen verursachen, die die Leistung empfindlicher Geräte in der Nähe beeinträchtigen können. Bei der Verwendung eines horizontalen Vibrationsprüftisches in Kombination mit anderen Geräten können besondere Maßnahmen wie Vibrationsisolierung erforderlich sein.

Verwandte Produktlinks

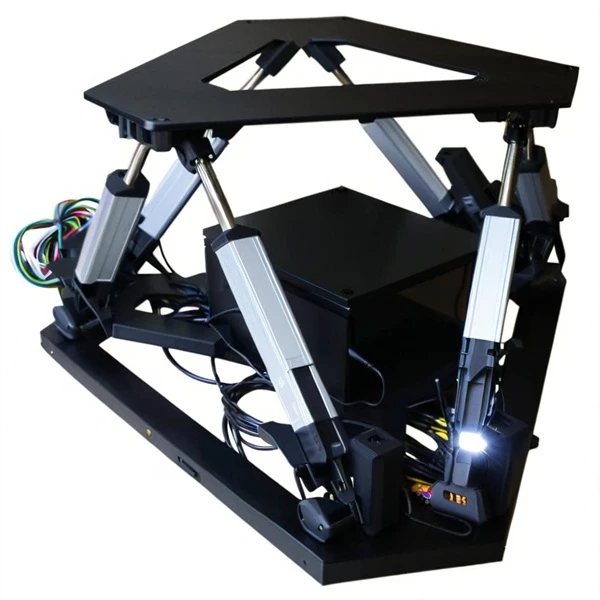

Wenn Sie an fortschrittlicheren Bewegungsprüfgeräten interessiert sind, bieten wir diese ebenfalls an3 DOF-Bewegungsplattform,3-Achsen-Bewegungsplattform, Und6 DOF Rotationsplattform. Diese Plattformen können komplexere Bewegungssimulationen bereitstellen, um Ihren vielfältigen Testanforderungen gerecht zu werden.

Abschluss

Zusammenfassend lässt sich sagen, dass horizontale und vertikale Vibrationsprüftische erhebliche Unterschiede in der Strukturkonstruktion, den Anwendungsszenarien, den Prüfmöglichkeiten, den Kosten, der Wartung und der Kompatibilität mit anderen Geräten aufweisen. Bei der Auswahl eines Vibrationsprüftisches sollten Sie Ihre spezifischen Prüfanforderungen, Ihr Budget und den verfügbaren Prüfraum sorgfältig berücksichtigen.

Als professioneller Lieferant von Vibrationsprüftischen verfügen wir über eine breite Produktpalette, die Ihren Anforderungen entspricht. Ganz gleich, ob Sie einen vertikalen Vibrationstesttisch für die Hochfrequenzprüfung kleiner Komponenten oder einen horizontalen Vibrationstesttisch zur Simulation realer horizontaler Kräfte an großen Produkten benötigen, wir können Ihnen die am besten geeignete Lösung bieten. Bei Fragen oder Interesse an unseren Produkten können Sie uns gerne für ein ausführliches Gespräch und Beschaffungsgespräch kontaktieren.

Referenzen

• „Vibrationstests: Theorie und Praxis“ von Michael G. Spotts
• „Handbook of Environmental Testing“ von John A. Milburn
